特 點：
1. 外殼循環水強制冷卻，避免受熱引起精度變化。
提高軸承壽命，適宜滿負載連續工作。
2. 最高轉速80000 r/min。
3. 線上動平衡校正，平衡精度G 0.4，保證磨削光結度。
4. 采用迷宮式防水設計，耐磨密封圈，繞組率先采用環氧全封固特殊工藝。
5. P5級精密軸承，恒溫無塵環境裝配，超低噪音。
6. 全新工業外形設計，體積更緊湊，安裝維護更方便。
|

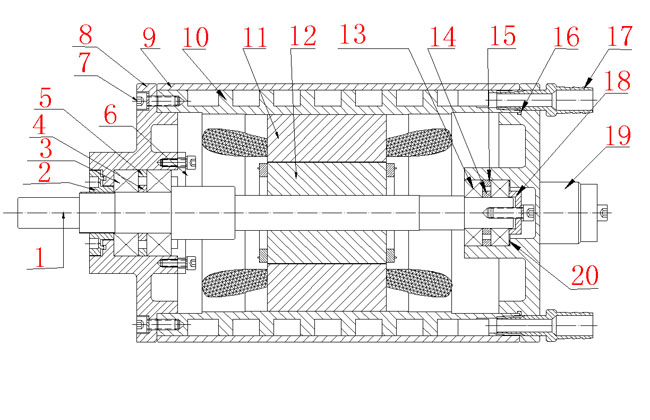

序號
|
名 稱
|
序
號
|
名 稱
|
|
1
|
主軸
|
11
|
定子
|
|
2
|
預壓螺母
|
12
|
轉子
|
|
3
|
7004CP4DB軸承
|
13
|
7002CP4軸承
|
|
4
|
內隔套1
|
14
|
內隔套2
|
|
5
|
外隔套1
|
15
|
外隔套2
|
|
6
|
M4X10內六角
|
16
|
0形圈
|
|
7
|
M5X15內六角
|
17
|
水管接頭
|
|
8
|
前蓋
|
18
|
軸承壓蓋
|
|
9
|
外套
|
19
|
電源插頭
|
|
10
|
冷水套
|
20
|
波形墊片
|

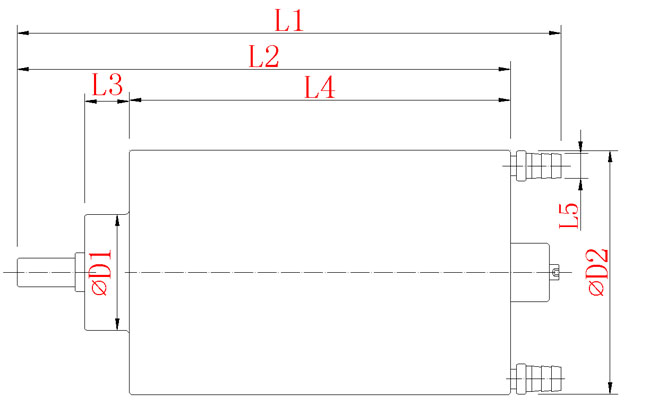

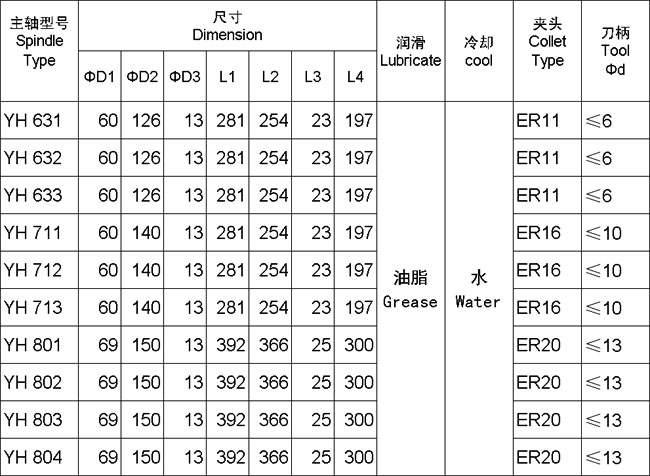

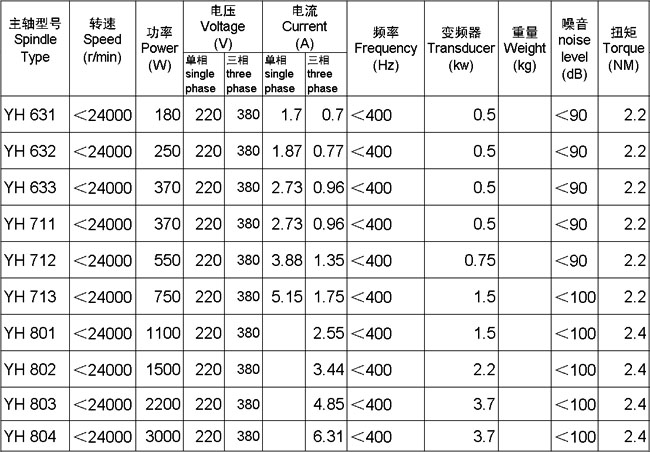

YH 電主軸系列
一、 概述
YH 電主軸系列，是機電一體化高技術產品，由于采用機電一體化新技術和獨特
的新工藝，因此電機力矩大、噪音低、轉速高、頻率高、無級調速、操作方便。
近年來我公司又開始研制氣浮、磁浮高速電機，使最高轉速達8萬轉/分，廣泛用于
數控高速鉆孔設備、銑銷設備、精密雕刻、精密磨床、加工中心及其它高速機械。
二、 特點
1、 起動性能好、力矩大、效率高；
2、 采用超精密軸承、陶瓷軸承、磁浮軸承，轉速高、噪音低、適用范圍廣、使用
范圍長；
3、 轉速可調，運轉平穩，精度高；
4、 使用方便，操作簡單；
5、 可與變頻電源配套，可無級調速，保護功能全，使用可靠。
三、高速電機使用注意事項
1、 在安裝、操作、檢查高速電機之前，應先閱讀使用說明書，并在掌握后進行
操作。
2、 使用電機前，應點動開關，觀察其旋轉方向，一般電機的旋轉方向為俯視高
速電機順時針旋轉。如旋轉方向錯誤，應立即停機。高速電機嚴禁旋轉方向
錯誤運轉。
3、 水冷卻高速電機工作時，必須保證水管固定可靠，水源清潔，水流暢通，否
則電機因漏水或斷水而損壞，水管應采用橡膠管或增強塑料管，若老化后應
及時更換。
4、 高速電機允許在運轉時調速，為延長高速電機及精密軸承的使用壽命，新電
機或更換新軸承后的電機應在轉速范圍內的低速運行8h后再逐步升速，避免
直接高速運轉。
5、 高速電機采用精密及軸承或超精密級軸承，拆裝時作用力不能直接作用在軸
承的滾珠上，即在主軸上裝拆軸承時，力應作用在軸承內圈上，以免降低軸
承精度影響使用壽命。
6、 用三爪夾頭的電機，在安裝三爪夾頭時，禁止用力沖擊，以免損壞電機軸及
軸承。
7、 電機在裝彈簧夾頭時，應清除轉子軸內孔、螺帽錐孔及彈簧夾頭外表雜質，
以免影響精度，夾緊時禁止用力過猛，以免損壞主軸。
8、 高速電機使用一階段后如振動加大、噪音大應清洗或更換軸承，清洗時用
93#以上汽油浸15分鐘后，用手刷刷洗，每次應用清潔的汽油，清洗五次
以上，嚴禁旋轉、摔擊，待其涼干（或置于≤80℃溫度下烘干）后，加入
微量特種高速潤滑油脂，加入油脂的多少以充滿軸承空間 的1/4-1/3為宜，
切忌過多或過少。
9、 高速電機大多采用向心推力球軸承（角接觸軸承），拆卸軸承時應牢記前后
軸承兩端面原來裝配時的方式和方向（軸承的內圈或外圈端面一邊是寬邊另
一邊是狹邊），裝配時千萬不能裝錯，否則會造成內外圈分離，主軸徑向跳
動大，軸承很快損壞。

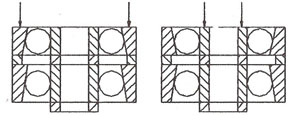

10、 高速電機在一端使用兩只軸承有上圖兩種方式，兩軸承間都使用了內外隔圈，
確保了兩軸承間保持一定的游隙，更換軸承時，因每個軸承游隙不同，必須
對原有內隔圈或外隔圈進行修整，以保持一定的游隙。
11、 修整隔圈的辦法參閱上圖，沿箭頭方向加壓50N，檢查配合情況，把較厚的
隔圈進行修整，加壓時達到推外隔圈能滑移，轉動一只軸承外圈時，另一只
軸承外圈能被帶動旋轉。
12、 更換軸承時，軸承應進行選配，保證軸承內孔與軸、軸承外圈與殼體有良好
的配合。對同一端裝有兩只相同軸承的電機在更換軸承時需購買相應的配對
軸承。
13、操作人員如有不清，請來電咨詢，切忌盲目開機運行。
14、 若要檢修高速電機時，請在斷電停轉后進行，以免發生意外。
四、高速電機常見故障及排除方法
|
故 障 |
原 因 |
排除方法 |
|
開機后電機不運轉 |
1、電機插頭未插 |
檢查電機插頭及連線 |
|
2、插頭連線不好 |
||
|
3、定子線包壞 |
更換線包 |
|
|
開機后運轉幾秒鐘停機 |
1、電機進水線包絕緣不好 |
烘干線包 |
|
2、電機高溫引起線包絕緣受損 |
更換線包 |
|
|
3、電機缺相運行造成過電流而保護停電 |
檢查電機連線 |
|
|
4、起動時間太短 |
延長加速時間 |
|
|
起動時并緊螺母松動 |
旋轉方向錯誤 |
改變旋轉方向 |
|
電機噪音大振動大 |
1、軸承磨損嚴重 |
|
